W tym artykule pokażemy Państwu jaki wpływ ma zacienienie paneli słonecznych na pracę instalacji. Powiemy jak uniknąć cienia na panelach oraz jak łączyć panele w obwody, aby połączone w stringi moduły działały efektywnie.
Zacienienia przy panelach słonecznych
Podstawową zasadą przy planowaniu rozstawienia paneli jest unikanie zacienienia. Panele PV połączone ze sobą szeregowo w łańcuchy pracują jak ich najsłabsze ogniwo. Oznacza to, że zacienienie jednego modułu bardzo negatywnie wpłynie na pracę pozostałych. Aby tego uniknąć najlepiej przeprowadzić wizję lokalną na dachu wykonując fotografię zacienień od rana do wieczora, celem wykluczenia zacienionych miejsc. Taką wizję należy przeprowadzić od marca do września, gdyż zacienienie w miesiącach jesienno-zimowych nie ma znacznego wpływu na wydajność instalacji, która i tak jest znikoma.

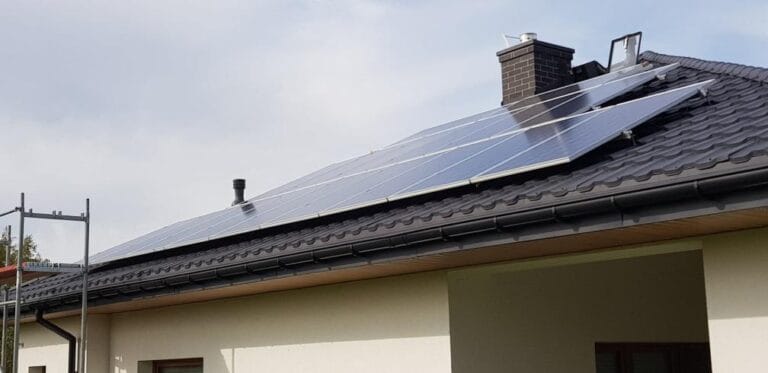

Nie powinno się zatem stosować paneli wokół kominów. Rozwiązaniem byłoby zastosowanie optymalizatorów, lecz ich cena w obecnej chwili wynosi ponad dwieście złotych za sztukę na jeden panel. Sens stosowania optymalizatorów jest uzasadniony, jeśli panele są zacienione losowo w ciągu dnia i nie jest to większa część dnia. Optymalizatory są podłączone do wybranych paneli i wpięte dalej w szereg z resztą macierzy. Praca optymalizatorów polega na tym, że eliminują one negatywny wpływ zacieniowanego panela na resztę modułów w szeregu.
Dobór paneli w obwody
Jeżeli montaż paneli planowany jest na dwóch różnych połaciach o różnym kącie nachylenia lub o różnym położeniu wg stron świata – to należy takie panele podzielić na dwa niezależne obwody. Większość falowników trójfazowych posiada 2 niezależne wejścia MPPT, co sprawia że panele na oddzielnych obwodach pracują osobno. Zatem jeśli jedna połać jest zacieniona już wieczorem, to nie ma ona wpływu na pracę połaci porannej. Dodatkowo nie powinno się podłączać więcej paneli niż 24 szt. Na jeden obwód, zatem przy większych instalacjach niż 6kW konieczne jest rozdzielenie instalacji na dwa stringi, mimo iż byłyby one umieszczone na tej samej połaci bez zacienień i różnic kątów.
